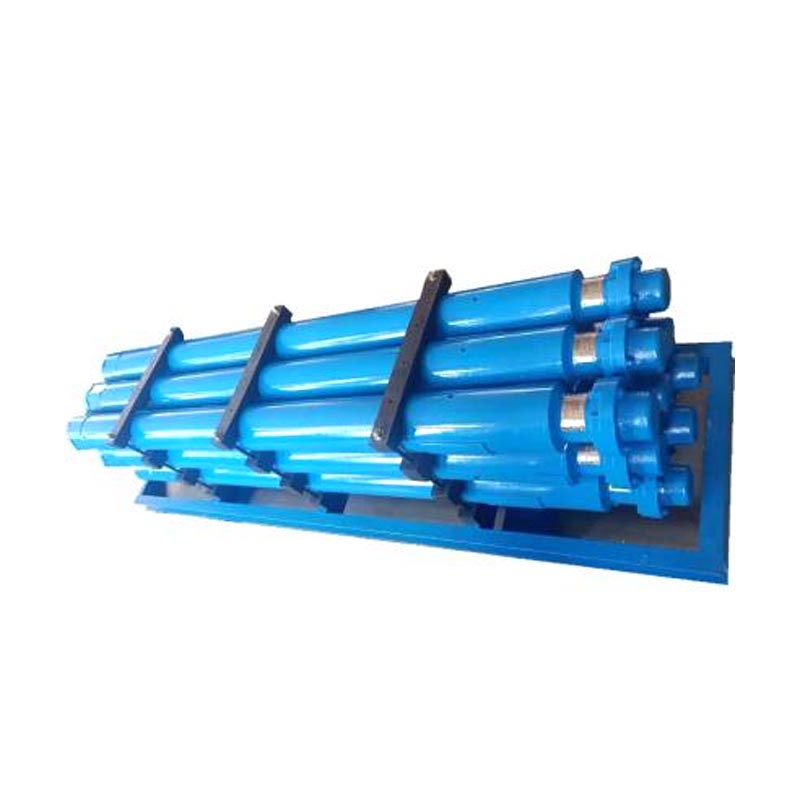

خلاصه مقاله:یکپمپ شناور الکتریکی (ESP)یک سیستم بالابر مصنوعی پایین چاله است که برای انتقال حجم زیادی از سیال از چاه های عمیق به سطح طراحی شده است. با ترکیب یک موتور شناور، پمپ گریز از مرکز چند مرحلهای، سیستم ورودی، محافظ، کابل و اجزای پشتیبان، یک ESP میتواند عملکرد بلند کردن مداوم را در محیطهای پر تقاضای میدان نفتی ارائه دهد. این مقاله توضیح میدهد که چگونه یک پمپ شناور الکتریکی کار میکند، با چه شرایط کاری مناسب است، چگونه سیستم مناسب را انتخاب کرد، و چگونه بهرهبرداری و نگهداری مناسب میتواند وقفههای تولید و هزینههای عملیاتی طولانیمدت را کاهش دهد. همچنین چالش های رایج ESP مانند تداخل گاز، ماسه، قطع آب زیاد، دما، خوردگی و قابلیت اطمینان الکتریکی را بررسی می کند.
پمپ شناور الکتریکی نوعی تجهیزات بالابر مصنوعی است که در داخل یک چاه نصب می شود تا در زمانی که فشار شکل طبیعی دیگر برای حفظ میزان تولید مورد نیاز کافی نیست، مایعات مخزن را به سطح بیاورند. بر خلاف سیستم های پمپاژ سطحی، تجهیزات بالابر اولیه در پایین چاله قرار می گیرند و به پمپ اجازه می دهند نزدیک به منبع سیال کار کند.
یک ESP معمولا از یک موتور الکتریکی برای به حرکت درآوردن یک پمپ گریز از مرکز چند مرحله ای استفاده می کند. پمپ انرژی مکانیکی را به فشار سیال تبدیل می کند و به روغن، آب و سیالات چاه مربوطه اجازه می دهد تا از طریق لوله تولید به سمت بالا حرکت کنند. این سیستم را می توان برای عمق چاه های مختلف، اهداف تولید، ترکیبات سیال، دما و شرایط عملیاتی مهندسی کرد.
برای اپراتورها، چالش اصلی فقط حرکت سیال نیست. هدف واقعی حفظ نرخ تولید پایدار و در عین حال کنترل مصرف انرژی، سایش تجهیزات، فرکانس کار و زمان توقف برنامه ریزی نشده است. بنابراین، طراحی صحیح ESP مستلزم آن است که کل محیط چاه در نظر گرفته شود تا اینکه یک پمپ تنها بر اساس دبی انتخاب شود.
Aote Tianjin Pump Co., Ltd.راهحلهای پمپ شناور الکتریکی را ارائه میدهد که برای کاربردهای تولید نفت نیاز دارند، از جمله چاههای عمیق، میادین نفتی بالغ، محیطهای دریایی، و چاههایی با محتوای آب بالا.
فرآیند کار زمانی آغاز می شود که برق از سطح از طریق یک کابل برق طراحی شده خاص تامین شود. انرژی الکتریکی به موتور سوراخ می رسد که انرژی الکتریکی را به انرژی مکانیکی چرخشی تبدیل می کند.
موتور محور پمپ و پروانه ها را به حرکت در می آورد. همانطور که سیال وارد ورودی پمپ می شود، پروانه های چرخان سرعت و فشار سیال را افزایش می دهند. چندین مرحله پمپ به ترتیب مرتب شده اند تا فشار به تدریج با عبور سیال از پمپ افزایش یابد.
سپس سیال تحت فشار وارد لوله تولید شده و به سمت سطح حرکت می کند.
تعداد مراحل پمپ، پیکربندی پروانه، رتبه موتور، طراحی کابل و آرایش ورودی باید با شرایط واقعی چاه مطابقت داشته باشد. عدم تطابق می تواند منجر به مصرف بیش از حد انرژی، تولید ناکافی، گرمای بیش از حد، تداخل گاز، یا تسریع سایش قطعات شود.
یک پمپ شناور الکتریکی یک جزء واحد نیست. این یک سیستم یکپارچه تولید downhole است. هر جزء اصلی باید به درستی عمل کند تا سیستم به عملکرد پایدار دست یابد.
| جزء | عملکرد اولیه | ملاحظات کلیدی |
|---|---|---|
| موتور شناور | قدرت چرخشی پمپ را تامین می کند | درجه قدرت، ولتاژ، دما، شرایط خنک کننده |
| محافظ | به محافظت از موتور و مدیریت فشار و جداسازی مایع کمک می کند | فشار چاه، دما، سازگاری مکانیکی |
| پمپ چند مرحله ای | فشار ایجاد می کند و سیالات تولیدی را بالا می برد | سر، سرعت جریان، تعداد مراحل، خواص سیال |
| مصرف | سیال چاه را به داخل پمپ هدایت می کند | جابجایی گاز، مواد جامد، فشار ورودی |
| کابل برق | نیروی الکتریکی را از سطح به موتور منتقل می کند | دما، ولتاژ، عایق، حفاظت مکانیکی |
| کنترل های سطحی | تنظیم و نظارت بر عملکرد الکتریکی | عملکردهای حفاظت موتور، کنترل ولتاژ، نظارت و خاموشی |
تعامل بین این اجزا از اهمیت ویژه ای برخوردار است. به عنوان مثال، انتخاب یک موتور قدرتمند بدون مطابقت با هیدرولیک پمپ، تولید را به طور خودکار افزایش نمی دهد. به طور مشابه، اگر کابل، محافظ، شرایط خنک کننده موتور یا منبع تغذیه سطحی کافی نباشد، یک پمپ با اندازه مناسب همچنان می تواند دچار خرابی زودرس شود.
سیستم های ESP به ویژه زمانی مفید هستند که چاه ها به ظرفیت بالابر مصنوعی قابل توجهی نیاز دارند. آنها معمولاً برای چاه هایی در نظر گرفته می شوند که میزان تولید مورد نظر از قابلیت عملی روش های ساده تر بالابر بیشتر است.
با این حال، فناوری ESP به طور خودکار بهترین راه حل برای هر چاه نیست. اپراتورها باید مشخصات کامل تولید شامل نرخ سیال مورد انتظار، فشار مخزن، هندسه چاه، کسر گاز، مواد جامد، دما و تغییرات مورد انتظار تولید را در طول دوره خدمات تجهیزات ارزیابی کنند.
انتخاب صحیح یکی از مهمترین عوامل تعیین کننده عمر سرویس ESP است. پمپی که به طور مناسب با چاه مطابقت داشته باشد می تواند عملکرد پایداری را ارائه دهد، در حالی که یک سیستم اشتباه انتخاب شده ممکن است خارج از محدوده کارآمد خود عمل کند و استرس مکانیکی یا الکتریکی غیرضروری را تجربه کند.
به جای انتخاب ساده ترین پمپ موجود، با نرخ تولید مایع مورد انتظار شروع کنید. نرخ هدف باید تولید فعلی و رفتار واقعی چاه آینده را در نظر بگیرد.
بزرگی بیش از حد ممکن است باعث عملکرد ناکارآمد، مصرف انرژی بیش از حد، یا شرایط پمپاژ ناپایدار شود. کوچک کردن اندازه ممکن است مانع از رسیدن چاه به هدف تولید خود شود.
سر پمپ باید نیاز به بلند کردن عمودی و تلفات فشار را از طریق سیستم تولید محاسبه کند. عمق چاه، ابعاد لوله، فشار سطح، چگالی سیال و سرعت جریان همگی بر عملکرد هیدرولیک مورد نیاز تأثیر میگذارند.
ترکیب مایع مستقیماً بر طراحی ESP تأثیر می گذارد. اپراتورها باید در نظر داشته باشند:
این عوامل بر هیدرولیک پمپ، انتخاب مواد، الزامات حمل گاز، خنک کننده موتور و عمر قطعه مورد انتظار تأثیر می گذارد.
تجهیزات داون هول باید از نظر فیزیکی متناسب با چاه باشد. قبل از نهایی کردن پیکربندی ESP باید قطر پوشش، اندازه لوله، انحراف، شدت سگک، عمق تنظیم و فاصله موجود بررسی شود.
موتور باید قدرت کافی را بدون بزرگ شدن غیر ضروری فراهم کند. ولتاژ، جریان، طول کابل، افت ولتاژ، ظرفیت ترانسفورماتور سطحی و تجهیزات کنترلی باید به عنوان بخشی از طراحی الکتریکی در نظر گرفته شوند.
شرایط مخزن می تواند به طور قابل توجهی در طول عمر چاه تغییر کند. اگر نرخ سیال، قطع آب، تولید گاز یا فشار مخزن به طور قابل توجهی تغییر کند، طرحی که امروزه عملکرد خوبی دارد، ممکن است ناکارآمد شود.
بنابراین یک طراحی عملی ESP نه تنها نقطه عملیاتی اولیه بلکه پوشش مورد انتظار تولید را نیز در نظر می گیرد.
سیستم های ESP در یک محیط تهاجمی عمل می کنند. دمای بالا، فشار، سیالات خورنده، گاز، شن و ماسه، ارتعاش و تنش الکتریکی همگی می توانند بر قابلیت اطمینان تجهیزات تأثیر بگذارند.
ورود گاز آزاد به پمپ گریز از مرکز می تواند بازده هیدرولیک را کاهش دهد و ممکن است باعث عملکرد ناپایدار شود. گاز بیش از حد می تواند در عملکرد طبیعی پمپ اختلال ایجاد کند و خطر قفل شدن گاز را افزایش دهد.
در مواردی که تولید گاز قابل توجه است، طراحی ESP ممکن است به یک رویکرد مناسب برای جابجایی گاز و قرار دادن دقیق ورودی نیاز داشته باشد.
ماسه تولید شده می تواند باعث فرسایش پروانه ها، دیفیوزرها و سایر گذرگاه های هیدرولیکی شود. چاه هایی با تولید جامدات قابل توجه نیاز به انتخاب مواد مناسب، شیوه های عملیاتی و مدیریت تولید دارند.
دما بر عایق موتور، عملکرد کابل، رفتار روان کننده، مهر و موم و سایر اجزا تأثیر می گذارد. تجهیزات باید برای دمای واقعی چاله به جای تخمین دمای سطح عمومی درجه بندی شوند.
آب، نمک ها، گازهای محلول و سایر ترکیبات شیمیایی می توانند خوردگی را تسریع کنند. بنابراین سازگاری مواد باید با توجه به شیمی خوب سیال واقعی ارزیابی شود.
عدم تعادل ولتاژ، منبع تغذیه ناکافی، افت بیش از حد ولتاژ، اتصالات ضعیف و تنظیمات نامناسب کنترل می تواند استرس موتور را ایجاد کند. تامین برق پایدار و حفاظت مناسب برای عملکرد طولانی مدت ESP ضروری است.
اگرچه تجهیزات ESP برای عملیات حفره ای طراحی شده اند، اما قابلیت اطمینان قبل از نصب شروع می شود. مهندسی، نصب، راه اندازی، نظارت و مدیریت تولید همگی به عمر مفید کمک می کنند.
مدیریت پیشگیرانه عموماً مؤثرتر از انتظار برای یک خرابی کامل است. از آنجایی که بازیابی ESP میتواند به یک عملیات کاری قابل توجه نیاز داشته باشد، شناسایی زودهنگام شرایط غیرعادی میتواند تاثیر اقتصادی زیادی داشته باشد.
هنگامی که یک پمپ شناور الکتریکی به درستی انتخاب و کار می کند، می تواند چندین مزیت مهم برای اپراتورهای میدان نفتی ایجاد کند.
| بهره مند شوند | ارزش عملیاتی |
|---|---|
| ظرفیت بالابر مایعات | از چاه هایی که نیاز به بالابر مصنوعی قابل توجهی دارند پشتیبانی می کند. |
| نصب داون هول | مکانیزم بالابر را نزدیک منطقه تولید قرار می دهد. |
| تولید مستمر | هنگامی که به درستی با شرایط خوب مطابقت داشته باشد، می تواند از تولید پایدار پشتیبانی کند. |
| سازگاری | پیکربندی ها را می توان برای اعماق، نرخ ها، دماها و شرایط سیال مختلف توسعه داد. |
| انعطاف پذیری برنامه | مناسب برای بسیاری از محیط های تولید بالغ، عمیق، فراساحلی و با قطع آب بالا. |
| بهینه سازی تولید | به اپراتورها این امکان را می دهد تا با توجه به تغییر شرایط چاه، بالابر مصنوعی را تنظیم کنند. |
بزرگترین مزیت صرفاً قابلیت بالابرنده پمپ نیست. این توانایی مهندسی یک سیستم بالابر مصنوعی حول نیازهای واقعی تولید یک چاه است. این امر مهندسی دقیق و تطبیق سیستم را برای دستیابی به نتایج مورد انتظار حیاتی می کند.
چندین اشتباه قابل اجتناب می تواند عملکرد ESP را کاهش دهد حتی زمانی که خود تجهیزات از نظر فنی توانایی دارند.
پمپ شناور الکتریکی یک راه حل بالابر مصنوعی قدرتمند برای چاه هایی است که انرژی مخزن طبیعی نمی تواند عملکرد تولید مورد نیاز را ارائه دهد. ترکیب آن از یک موتور الکتریکی پایین چاه و پمپ گریز از مرکز چند مرحله ای اجازه می دهد تا حجم قابل توجهی از مایع چاه به طور موثر از مناطق تولید عمیق برداشته شود.
با این حال، عملکرد موفقیت آمیز ESP به بیش از ظرفیت پمپ بستگی دارد. عمق چاه، نرخ تولید، سر پمپ، خواص سیال، محتوای گاز، ماسه، دما، خوردگی، منبع الکتریکی و تغییرات تولید آتی همه باید در طراحی سیستم در نظر گرفته شوند.
برای اپراتورهای میدان نفتی، موثرترین رویکرد این است که ESP را بهعنوان یک سیستم تولید کامل به جای یک تجهیزات مجزا در نظر بگیرند. دادههای دقیق چاه، تطبیق اجزای مناسب، نصب دقیق، نظارت مستمر، و نگهداری پیشگیرانه میتواند به کاهش خرابیهای غیرمنتظره و بهبود قابلیت اطمینان تولید در درازمدت کمک کند.
Aote Tianjin Pump Co., Ltd.تمرکز بر راه حل های پمپ شناور الکتریکی برای شرایط تولید نفت. با پیکربندی مناسب پمپ، گزینه های قدرت، مواد و طراحی سیستم، تجهیزات را می توان با عمق چاه های مختلف، ویژگی های سیال، دما و نیازهای تولید تطبیق داد. اگر در حال ارزیابی یک سیستم ESP برای یک چاه جدید، میدان نفتی بالغ، پروژه فراساحلی یا برنامه با قطع آب بالا هستید،با ما تماس بگیریدبرای بحث در مورد شرایط کار خود و یافتن راه حل مناسب برای پمپ شناور الکتریکی.
پمپ شناور الکتریکی برای بالابر مصنوعی در چاه های نفت و گاز استفاده می شود. در زمانی که فشار مخزن طبیعی برای دستیابی به میزان تولید مورد نیاز کافی نیست، به حرکت سیالات مخزن از چاله به سطح کمک می کند. سیستم های ESP به ویژه برای چاه های عمیق و کاربردهایی که نیاز به تولید سیال نسبتاً بالایی دارند مفید هستند.
موتور الکتریکی یک پمپ گریز از مرکز چند مرحله ای را می چرخاند. هر پروانه انرژی را به سیال چاه منتقل می کند و سرعت و فشار آن را افزایش می دهد. چندین مرحله با هم ترکیب می شوند تا کل سر مورد نیاز برای حرکت سیال تولیدی از طریق لوله و به سمت سطح را فراهم کنند.
بله. سیستمهای ESP اغلب برای چاههایی در نظر گرفته میشوند که مقادیر قابلتوجهی آب همراه با هیدروکربنها تولید میکنند، زیرا میتوانند برای نیازهای بالای انتقال مایع پیکربندی شوند. با این حال، خواص آب، پتانسیل خوردگی، چگالی سیال و نرخ تولید مطلوب باید در طول طراحی سیستم ارزیابی شوند.
عمر سرویس می تواند تحت تأثیر دما، شیمی سیال، محتوای گاز، تولید شن و ماسه، خوردگی، شرایط الکتریکی، بارگذاری مکانیکی، شیوه های عملیاتی، کیفیت نصب و نگهداری باشد. انتخاب و نظارت دقیق تجهیزات می تواند به کاهش خطرات خرابی قابل اجتناب کمک کند.
سیستم های ESP را می توان برای چاه هایی با تولید گاز طراحی کرد، اما گاز آزاد بیش از حد می تواند عملکرد مراحل پمپاژ گریز از مرکز مرسوم را کاهش دهد. بنابراین هنگام طراحی سیستم باید نسبت گاز به مایع، شرایط ورودی، فشار و رفتار گاز مورد انتظار در نظر گرفته شود.
اندازه نادرست می تواند منجر به عملکرد ناکارآمد، تولید ناکافی، مصرف بیش از حد انرژی یا استرس مکانیکی اضافی شود. پمپ باید با توجه به میزان تولید مورد انتظار، هد مورد نیاز، شرایط چاه، خواص سیال و محدوده عملیاتی پیش بینی شده انتخاب شود.
اطلاعات مهم معمولاً شامل عمق چاه، اندازه پوشش، عمق تنظیم، هدف تولید، فشار مخزن، فشار ته چاه، چگالی سیال، ویسکوزیته روغن، قطع آب، محتوای گاز، دما، تولید جامدات، شیمی سیال، پیکربندی لولهها و توان الکتریکی موجود است.
اپراتورها میتوانند با استفاده از دادههای دقیق چاه، انتخاب اجزای سازگار، پیروی از روشهای صحیح نصب، نظارت بر پارامترهای عملیاتی، حفظ شرایط الکتریکی پایدار، بررسی روندهای غیرعادی زودهنگام، و برنامهریزی نگهداری پیشگیرانه بر اساس شرایط عملیاتی واقعی، زمان خرابی را کاهش دهند.
نه. یک پمپ بزرگتر ممکن است دور از محدوده کاری مطلوب خود کار کند و انرژی غیرضروری مصرف کند. هدف باید انتخاب سیستمی باشد که با نیازهای هیدرولیک و تولید چاه مطابقت داشته باشد و در عین حال با تغییر شرایط، انعطاف پذیری عملیاتی معقول را فراهم کند.
چاه های نفت به طور قابل توجهی از نظر عمق، سرعت تولید، دما، شیمی سیال، محتوای گاز، مواد جامد و شرایط الکتریکی متفاوت هستند. یک راه حل سفارشی به موتور، پمپ، مواد، کابل و اجزای پشتیبانی اجازه می دهد تا به جای اتکا به پیکربندی یکسان، با محیط عملیاتی واقعی مطابقت داشته باشند.
