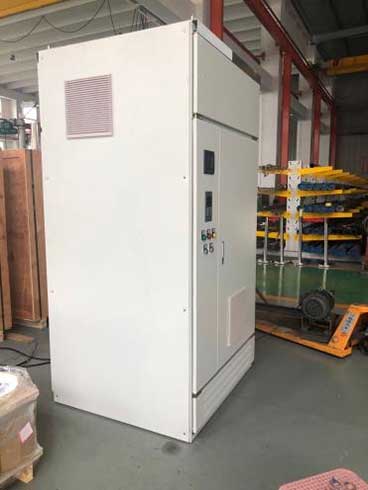

راکابینت کنترل برقیک دستگاه اختصاصی است که شروع و توقف واحد پمپ شناور الکتریکی (ESP) را کنترل می‌کند، وضعیت عملکرد آن را نظارت و ثبت می‌کند، و در صورت بروز شرایط غیرعادی در حین کار، به طور خودکار محافظت از خاموش شدن برق را انجام می‌دهد. در حال حاضر چهار نوع کابینت کنترل معمولاً مورد استفاده قرار می گیرد: کابینت های کنترل فرکانس برق، کابینت های کنترل استارت نرم، کابینت های کنترل فرکانس متغیر ولتاژ پایین و کابینت های کنترل فرکانس متغیر ولتاژ متوسط.
استاندارد بین المللی: ISO 13628، IEC 60034، IEC 60529، IEC 60947، IEC 60079
استاندارد ملی: GB/T 16750، GB/T 3797، GB 4208، GB/T 14048، GB/T 7251.1
استاندارد صنعت: API RP 11S1، API 14F
استاندارد سازمانی: AT-ST-013
حفاظت از ولتاژ منبع تغذیه
حفاظت جریان سه فاز
حفاظت از اضافه بار
حفاظت از زیر بار
حفاظت در برابر ولتاژ
شروع با تاخیر
خاموش شدن با تاخیر
ضبط فعلی
| مدل و مشخصات | جریان دارای رتبه (A) | ولتاژ نامی (V) | A (عرض) × B (عمق) × H (ارتفاع) |
| کلاس 1.2 کیلوولت | 50، 80، 100، 120، 150 | 1140 | 460×520×1500 |
| کلاس 2.5 کیلو ولت | 50، 80، 100، 120، 150 | 2500 | 600×630×1700 |
| کلاس 3 کیلو ولت | 50، 80، 100، 120، 150 | 3000 | 600×630×1700 |
| کلاس 3.6 کیلو ولت | 50، 80، 100، 120، 150 | 3600 | 600×630×1700 |
| مدل و مشخصات | جریان دارای رتبه (A) | ولتاژ نامی (V) | A (عرض) × B (عمق) × H (ارتفاع) |
| کلاس 1.2 کیلوولت | 50، 80، 100، 120، 150 | 1140 | 460×520×1500 |
| کلاس 2.3 کیلو ولت | 50، 80، 100، 120، 150 | 2300 | 600×630×1700 |
● ارتفاع：≤2000 متر
● دمای محیط：-30℃/-22℉ — +50℃/122℉
● رطوبت نسبی：≤85٪
●فاقد مواد قابل اشتعال و انفجاری، گازهای خورنده عایق و گرد و غبار رسانا
●نصب در مکان های عاری از لرزش شدید، با شیب عمودی ≤ 5 درجه
| خیر | نام پارامتر | داده ها |
| 1 | ولتاژ ورودی نامی | 380 V – 480 V±10٪، 3P 380 ولت – 10 ± 480 ولت، 3 فاز |
| 2 | فرکانس ورودی نامی | 50 هرتز ± 10 درصد |
| 3 | فرکانس خروجی | 0 - 120 هرتز، قابل تنظیم |
| 4 | وضوح فرکانس خروجی | 0.01 هرتز |
| 5 | کنترل ولتاژ منبع تغذیه | AC220V |
| 6 | توان خروجی نامی | 110 کیلووات–630 کیلووات |
| 7 | جریان خروجی نامی | 215A–1188A |
| 8 | محدوده ولتاژ خروجی | 0 - ولتاژ ورودی |
| 9 | نوع یکسو کننده | 6 - یکسو کننده دیود پالس |
| 10 | نوع ترانزیستور اینورتر | IGBT |
| 11 | رابط ارتباط خارجی | RS485، RS232 |
| 12 | مدل ارتباط خارجی | کابل |
| 13 | عملکرد حفاظتی | اضافه بار، کم بار، اتصال کوتاه، افت فاز، بیش از حد دما |
| 14 | روش خنک کننده | خنک کننده هوای اجباری |
| 15 | ضریب توان ورودی | 0.98 |
| 16 | کارایی | ＞98% |
| 17 | فیلتر خروجی | موج سینوسی |
| 18 | چرخه وظیفه رتبه بندی شده | مستمر |
| 19 | درجه IP / درجه حفاظت | IP23 |
| 20 | ظرفیت اضافه بار | 150% گشتاور نامی، مدت زمان 60 ثانیه |
| 21 | دمای محیط عملیاتی | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | ذخیره سازی / دمای حمل و نقل | -40 ℃ ~ 55 ℃ -40 ℉ ~ 131 ℉ |
| 23 | رطوبت محیط | ≤95٪ (در +20 ℃)، غیر متراکم |
| 24 | ارتفاع نصب | ≤1000 متر، در صورت تجاوز از آن، نیاز به کاهش است |
| 25 | کامپوننت هارمونیک سمت ورودی | H5=36%H7=17.8%H11=8.1%H13=5.3% |
| 26 | محتوای هارمونیک سمت ورودی | ＜5٪ |
| 27 | حالت کنترل | V/F چند نقطه ای، V/F برداری |
| 28 | حالت سیم کشی ورودی و خروجی | بالا به داخل و بالا به بیرون، پایین به داخل و پایین به بیرون |
| خیر | نام پارامتر | داده ها |
| 1 | ولتاژ ورودی نامی | 380 ولت – 10 ± 690 ولت، 3 فاز |
| 2 | فرکانس ورودی نامی | 50 هرتز ± 10 درصد |
| 3 | فرکانس خروجی | 0 - 120 هرتز، قابل تنظیم |
| 4 | وضوح فرکانس خروجی | 0.01 هرتز |
| 5 | کنترل ولتاژ منبع تغذیه | AC 220 V |
| 6 | توان خروجی نامی | 110 کیلووات – 900 کیلووات |
| 7 | جریان خروجی نامی | 202 A–1535 A |
| 8 | محدوده ولتاژ خروجی | 0 - ولتاژ ورودی |
| 9 | نوع یکسو کننده | IGBT |
| 10 | نوع ترانزیستور اینورتر | IGBT |
| 11 | رابط ارتباط خارجی | RS485، RS232 |
| 12 | حالت ارتباط خارجی | فیبر نوری |
| 13 | عملکرد حفاظتی | اضافه بار، زیر بار، اتصال کوتاه، افت فاز، بیش از حد دما |
| 14 | روش خنک کننده | خنک کننده هوای اجباری |
| 15 | ضریب توان ورودی | 0.98 |
| 16 | کارایی | ＞98% |
| 17 | فیلتر خروجی | موج سینوسی |
| 18 | چرخه وظیفه رتبه بندی شده | مستمر |
| 19 | درجه IP / درجه حفاظت | IP23 |
| 20 | ظرفیت اضافه بار | 150% گشتاور نامی، مدت زمان 60 ثانیه |
| 21 | دمای محیط عملیاتی | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | ذخیره سازی / دمای حمل و نقل | -40 ℃ ~ 55 ℃ -40 ℉ ~ 131 ℉ |
| 23 | رطوبت محیط | ≤95٪ (در +20 ℃)، غیر متراکم |
| 24 | ارتفاع نصب | ≤1000 متر؛ در صورت تجاوز به کاهش ارزش گذاری لازم است |
| 25 | کامپوننت هارمونیک سمت ورودی | 4% |
| 26 | محتوای هارمونیک سمت ورودی | ＜5٪ |
| 27 | حالت کنترل | V/F چند نقطه ای، V/F برداری |
| 28 | حالت سیم کشی ورودی و خروجی | بالا به داخل و بالا به بیرون، پایین به داخل و پایین به بیرون |
| خیر | نام پارامتر | داده ها |
| 1 | ولتاژ ورودی نامی | 0.6 KV -2.6 KV±10٪ |
| 2 | فرکانس ورودی نامی | 10% ± 50 هرتز |
| 3 | فرکانس خروجی | 0 - 120 هرتز، قابل تنظیم |
| 4 | وضوح فرکانس خروجی | 0.01 هرتز |
| 5 | کنترل ولتاژ منبع تغذیه | AC 220 V |
| 6 | ظرفیت رتبه بندی شده | 45 کیلو ولت آمپر – 300 کیلو ولت آمپر |
| 7 | روش خنک کننده | خنک کننده هوای اجباری |
| 8 | ضریب توان ورودی | بالای 0.98 در > 20 درصد بار |
| 9 | چرخه وظیفه رتبه بندی شده | مستمر |
| 10 | درجه IP / درجه حفاظت | IP20 |
| 11 | ظرفیت اضافه بار | 120% برای 1 ساعت، 150% برای 1 دقیقه |
| 12 | دمای محیط عملیاتی | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 13 | ذخیره سازی / دمای حمل و نقل | -40 ℃ ~ 55 ℃ -40 ℉ ~ 131 ℉ |
| 14 | رطوبت محیط | ≤90٪ (در +20 ℃)، غیر متراکم |
| 15 | ارتفاع نصب | ≤1000 متر؛ در صورت تجاوز به کاهش ارزش گذاری لازم است |
●ارتفاع از 1000 متر تجاوز نکند. اگر ارتفاع از 1000 متر تجاوز کند، کاهش سطح زمین مورد نیاز است.
● دمای محیط کار: -5 ℃ تا +40 ℃، میانگین دمای روزانه بیش از +35 ℃، تغییرات دمای محیط بیش از 5 ℃ در ساعت نیست. اگر دمای محیط از محدوده مجاز بیشتر شود، تجهیزات تهویه مطبوع مناسب باید مجهز شود.
●حداکثر رطوبت نسبی هوای محیط: ≤ 90% (در 20 ℃)؛ ≤ 50٪ در +40 ℃.
●فنداسیون نصب باید عاری از لرزش و ضربه شدید باشد و شیب عمودی آن بیش از 5٪ نباشد.
●محیط عملیاتی باید عاری از گرد و غبار رسانا یا انفجاری و عاری از گازها یا بخارهایی باشد که فلزات را خورده یا به عایق آسیب می رساند.
●نوسانات مداوم ولتاژ منبع تغذیه ورودی AC نباید بیش از 10% از مقدار نامی باشد.
محدوده نوسانات فرکانس شبکه برق متناوب: 45 هرتز تا 55 هرتز، با نرخ تغییرات فرکانس بیش از 1% در ثانیه نیست.
● برای استفاده در داخل ساختمان فقط با تهویه خوب. فاصله بالا و اطراف دستگاه باید ≥ 700 میلی متر باشد.
●مجهز به حفاظ هایی از جمله اضافه ولتاژ، کم ولتاژ، اضافه جریان، افت فاز و اتصال کوتاه.
●مجهز به نمایشگر LED برای نمایش جریان خروجی، ولتاژ، فرکانس و غیره.
● پارامترهای سیستم را می توان از طریق صفحه کلید تنظیم کرد.
●این می تواند در هر دو حالت فرکانس متغیر و حالت فرکانس قدرت کار کند.
● تحت عملیات فرکانس متغیر، حالت کار می تواند دستی یا خودکار باشد.
●زمان شروع و فرکانس کاری را می توان خودسرانه تنظیم کرد.
Q1: کابینت کنترل الکتریکی با سرعت متغیر عمدتاً برای چه تجهیزاتی استفاده می شود؟
A1: این کابینت کنترل درایو با سرعت متغیر تجهیزات پشتیبانی ویژه برای انواع پمپ های شناور مانند پمپ های با دمای بالا، پمپ های چاه عمیق و پمپ های ورودی رودخانه است. این مناسب برای تحویل آب میدان نفتی، تامین آب چاه عمیق و پروژه های آبگیری رودخانه است.
Q2: مزایای اصلی کنترل تبدیل فرکانس در مقایسه با کنترل سنتی با سرعت ثابت چیست؟
A2: در مقایسه با جعبه های کنترل سرعت ثابت سنتی،کابین کنترل برقی با سرعت متغیرمی تواند در صورت لزوم سرعت پمپ را آزادانه تنظیم کند. این باعث صرفه جویی در انرژی بیشتر می شود، سایش تجهیزات را با شروع نرم کاهش می دهد، و از ایمنی کامل محافظت می کند، که عملکرد پمپ را پایدارتر، ایمن تر و صرفه جویی در مصرف انرژی می کند.
Q3: آیا این کابینت کنترل می تواند با محیط های کاری سخت در فضای باز سازگار شود؟
A3: بله. این کابینت کنترل الکتریکی از پوسته صنعتی مهر و موم شده و قطعات داخلی با کیفیت بالا استفاده می کند. این ضد گرد و غبار، ضد آب و ضد تداخل است و می تواند به طور پایدار در محیط های مرطوب، گرد و غبار و در فضای باز برای پروژه های میادین نفتی، چاه آب و آب رودخانه کار کند.

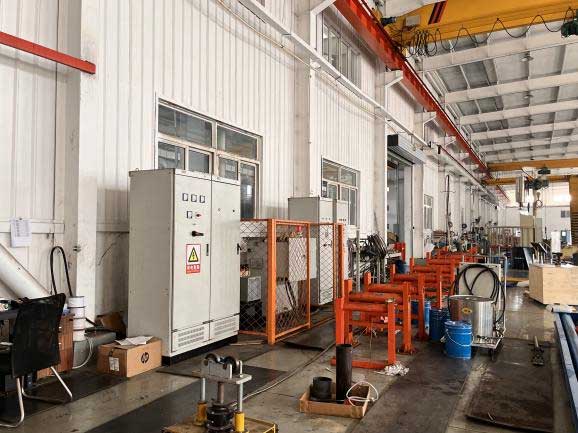

ما از کنترل کیفیت دقیق برای هر کابین کنترل الکتریکی با سرعت متغیر پیروی می کنیم. متفاوت از بازرسی تک قسمتی معمولی، همه کابینت های ما قبل از تحویل با مجموعه پمپ های شناور همسان تست می شوند. هر تجهیزات تست اجرای کامل، تست تنظیم سرعت و تست شبیه سازی بار را پشت سر می گذارد. این تست تطبیق پمپ واقعی هماهنگی کامل بین کابینت و پمپ را تضمین می کند. تمام محصولات تنها پس از گذراندن تست تطبیق کامل تحویل داده می شوند تا عملیات میدانی پایدار و قابل اطمینان تضمین شود.
ما تجربه غنی در توسعه و تولید تجهیزات کنترل پمپ شناور داریم. تمامی محصولات کابینت کنترل الکتریکی درایو با سرعت متغیر با کیفیت پایدار و میزان خرابی پایین به شدت تست شده اند. ما از پارامترها و عملکردهای سفارشی برای تناسب با پمپ ها و شرایط کاری مختلف پشتیبانی می کنیم. ما مشاوره کامل قبل از فروش، راهنمایی در محل و خدمات تعمیر و نگهداری پس از فروش را ارائه می دهیم. محصولات ما در سرتاسر جهان فروخته می شوند و پروژه های مختلف میدان نفتی، چاه آب و آب رودخانه را با راه حل های کنترلی مقرون به صرفه و پایدار ارائه می دهند.
