اینکابل برقیک کابل منطبق اختصاصی برای ESP ها است که یک سر آن به کابل سرب و سر دیگر آن به جعبه اتصال سطحی متصل می شود و پشتیبانی قابل اعتماد انتقال نیرو را برای تجهیزات فراهم می کند. طبقه بندی بر اساس شکل مقطع هادی، کابل در دو نوع ساختاری موجود است: دایره ای و تخت. ساختار آن از داخل به بیرون به ترتیب زیر است: هادی مسی گرد جامد (یا رشته ای)، لایه عایق، لایه غلاف، لایه بافته (لایه غلاف بیرونی، لایه پرکننده) و لایه محافظ زره پوش نوار فولادی.
استاندارد بین المللی: ISO 13628، IEEE 1017، IEEE1018، IEEE1019
استاندارد ملی: GB/T 16750
استاندارد صنعت: API RP 11S1، API RP 11S5، API RP 11S6
استاندارد سازمانی: AT-ST-008
●جریان بار بالا
●مقاومت در دمای بالا
●نصب آسان و قابل اعتماد
●مقاومت در برابر خوردگی
| سری AWG | سطح مقطع (mm2) | تعداد هسته | تعداد رشته ها / قطر اسمی تک رشته (mm) | کلاس ولتاژ نامی (کیلو ولت) | دمای عملیاتی (℃/℉) |
| AWG7 | 10 | 3 | 1/3.67 | 3، 4، 5، 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54، 7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35، 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25، 7/3.16 |

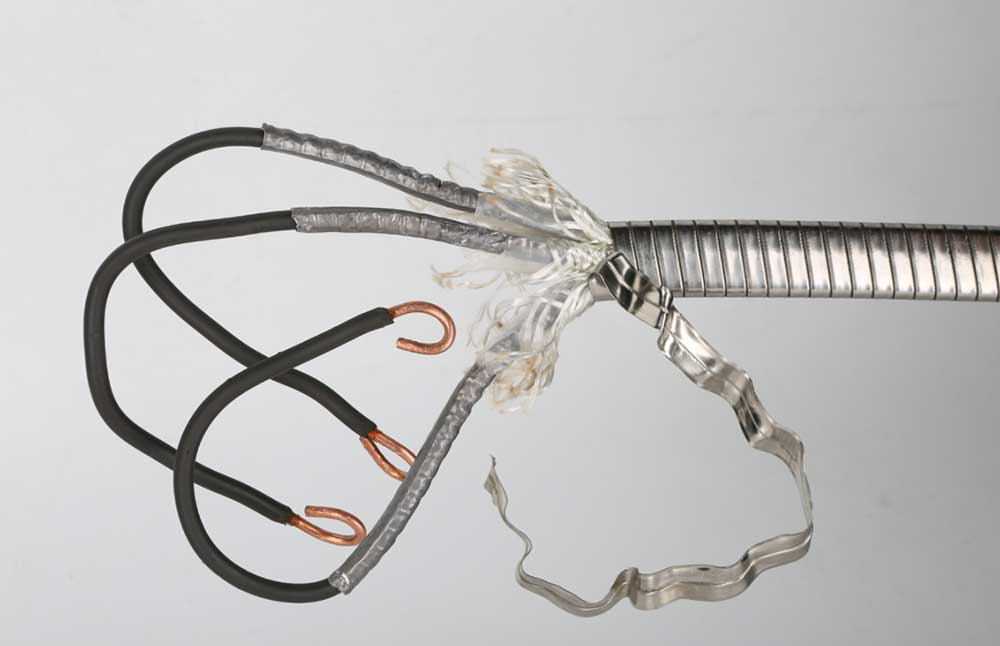

کابل گرد
| کد | توضیح | اختصارات | کد | توضیح | اختصارات |
| مواد لایه عایق | مواد لایه زرهی | ||||
| P | پلی پروپیلن (از جمله پلی پروپیلن اصلاح شده) | PP(MPP) | - | نوار فولادی گالوانیزه | GST |
| E | لاستیک اتیلن پروپیلن | EPDM | M | نوار مونل | MA |
| YJ | پلی اتیلن متقاطع | XLPE | X | نوار استیل ضد زنگ | SS316 |
| بله | فیلم کامپوزیت پلی ایمید-F46 + عایق ترکیبی لاستیکی اتیلن پروپیلن | PI-FEP/EPDM | |||
| YF | فیلم کامپوزیت پلی آمید-F46 + عایق ترکیبی لاستیک پروپیلن پرفلوئورواتیلن | PI-FEP | |||
| مواد لایه غلاف | لایه بافته (لایه پرکننده) | ||||
| Q | آلیاژ سرب | سرب-آلیاژ | پلی تترا فلوئورواتیلن | PTFE | |
| E | لاستیک اتیلن پروپیلن | EPDM | |||
| H | پلی اتیلن کلروسولفوناته | CSM | نوار فیبر آرامید | AFT | |
| F | پرفلوئورواتیلن پروپیلن | FEP | نوار الیاف نایلونی | NFT | |
| N | لاستیک نیتریل | NBR | پلی پروپیلن (لایه بالشتک مقاوم در برابر روغن) | PP | |
| سری AWG | حداکثر ابعاد | |||||
| کابل تخت (mm×mm) | کابل کروی (mm2) | کابل MLE (mm×mm) | ||||
| 3 کیلو ولت | 6 کیلو ولت | 3 کیلو ولت | 6 کیلو ولت | 3 کیلو ولت | 6 کیلو ولت | |
| AWG7 | - | - | - | - | 11.5×28.5 | 12.5×32 |
| AWG6 | 14.5×37.5 | - | - | - | 11.5×29.5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13.5×35 |
| AWG4 | 16×40 | 17×42.5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18.5×48.5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20.5×53 | 42 | 44 | - | - |
A1: یک کابل پمپ شناور اختصاصی برای ارائه انتقال برق قابل اعتماد در محیط های زیر آب طراحی شده است. در مقایسه با کابل‌های برق استاندارد، دارای عایق ضد آب، ساختار انعطاف‌پذیر و مقاومت در برابر رطوبت است که امکان عملکرد پایدار در چاه‌های عمیق، سیستم‌های فاضلاب و سایر کاربردهای زیر آب را فراهم می‌کند.
A2: کابل های تخت در بسیاری از کاربردهای شناور ترجیح داده می شوند زیرا ساختار فشرده آنها به فضای نصب کمتری نیاز دارد و راحت تر در چاه های باریک یا مناطق محدود قرار می گیرد. طراحی انعطاف پذیر همچنین به کاهش پیچش، تنش خمشی و آسیب مکانیکی در هنگام نصب و نگهداری پمپ کمک می کند.
A3: کابل از مواد عایق با کیفیت بالا و یک غلاف محافظ بیرونی برای جلوگیری از نفوذ آب، پیری و آسیب های محیطی استفاده می کند. قبل از تحویل، هر کابل از نظر عملکرد عایق، مقاومت در برابر آب و دوام مکانیکی آزمایش می شود تا از عملکرد ایمن در شرایط سخت زیر آب اطمینان حاصل شود.
A4: بله. AOTE TIANJIN PUMP CO., LTD. گزینه های سفارشی سازی از جمله طول کابل، شماره هسته، مشخصات هادی و مواد غلاف بیرونی را ارائه می دهد. پیکربندی کابل را می توان با درجه بندی های مختلف قدرت پمپ، عمق نصب و محیط های عملیاتی مطابقت داد.
A5: انتخاب کابل باید چندین فاکتور از جمله قدرت پمپ، ولتاژ نامی، عمق نصب، دمای کارکرد، کیفیت آب و الزامات مکانیکی را در نظر بگیرد. انتخاب اندازه هادی صحیح و ساختار محافظ به اطمینان از انتقال کارآمد برق و افزایش عمر مفید کمک می کند.
AOTE TIANJIN PUMP CO., LTD. متخصص در راه حل های پمپ شناور و محصولات کابلی مرتبط است. با تجربه عملی در کاربردهای پمپاژ زیر آب، ما نیازهای سیستم های مختلف پمپ را درک می کنیم و پیکربندی کابل مناسب را برای شرایط کاری مختلف ارائه می دهیم.
ما مواد رسانا با کیفیت بالا و سیستم های عایق ضد آب را برای اطمینان از عملکرد الکتریکی پایدار و دوام مکانیکی انتخاب می کنیم. هر کابل تحت مراحل بازرسی دقیق از جمله آزمایش عایق، تست مقاومت در برابر آب و بررسی ظاهری قبل از حمل و نقل قرار می گیرد.
کابل‌های ما برای محیط‌های پرتقاضا که انعطاف‌پذیری، عملکرد ضد آب و دوام ضروری هستند، توسعه یافته‌اند. ساختار بهینه به کاهش فرکانس نگهداری کمک می کند و عملکرد قابل اعتمادی را برای پروژه های مهندسی و برنامه های تجاری ارائه می دهد.
ما مدل های استاندارد کابل برق و همچنین راه حل های سفارشی بر اساس نیازهای پروژه را ارائه می دهیم. از انتخاب محصول تا پشتیبانی نصب، تیم فنی ما به مشتریان کمک می کند تا مشخصات کابل مناسب را انتخاب کنند و قابلیت اطمینان سیستم را بهبود بخشند.
