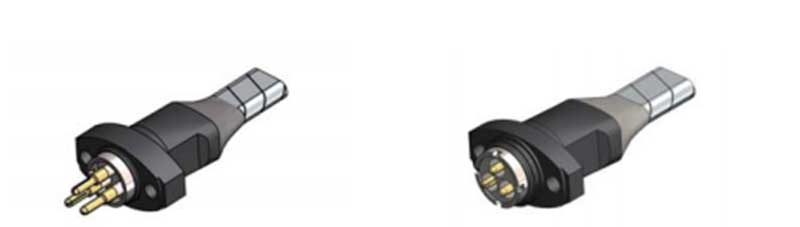

کابل سرب (کابل مینیاتوری تخت، MLE) از دو جزء تشکیل شده است: سر MLE و بدنه کابل. به عنوان یک کابل ویژه اختصاصی برای پمپ های الکتریکی شناور، عمدتاً برای هدایت مدار موتور غوطه ور به موقعیت بالای خروجی پمپ استفاده می شود. این کابل به صورت سفارشی برای چنین پمپ هایی طراحی شده است، زیرا الکتروپمپ شناور در شرایط کاری فضای محدود، دمای محیط بالا و بار جریان سنگین در داخل بدنه کار می کند. از نظر طراحی ساختاری، سر MLE در دو نوع است: نوع زخمی (نوع استاندارد) و نوع پلاگین (مناسب برای ساخت سریع).
استاندارد بین المللی: ISO 13628، IEEE 1017، IEEE1018، IEEE1019
استاندارد ملی: GB/T 16750
استاندارد صنعت: API RP 11S1، API RP 11S5، API RP 11S6
استاندارد سازمانی: AT-ST-007
●ساختار فشرده با ابعاد کلی کوچک
●جریان بار بالا
●مقاومت در دمای بالا
●نصب آسان و قابل اعتماد
●مقاومت در برابر خوردگی
| سری | مشخصات سیم سرب موتور | (نوار در MLE) | (در MLE) | ||
| سری AWG | قطر (mm) | سطح مقطع (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| سری AWG | سطح مقطع (mm2) | تعداد هسته MLE | قطر اسمی سیم تک سیم MLE (mm) | کلاس ولتاژ نامی MLE (کیلو ولت) | دمای عملیاتی MLE (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3، 4، 5، 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |

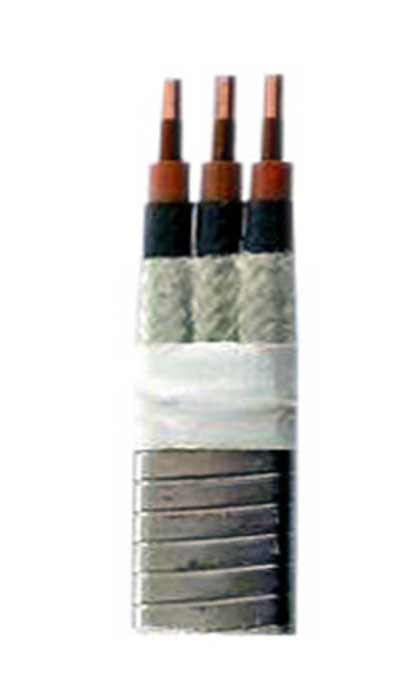

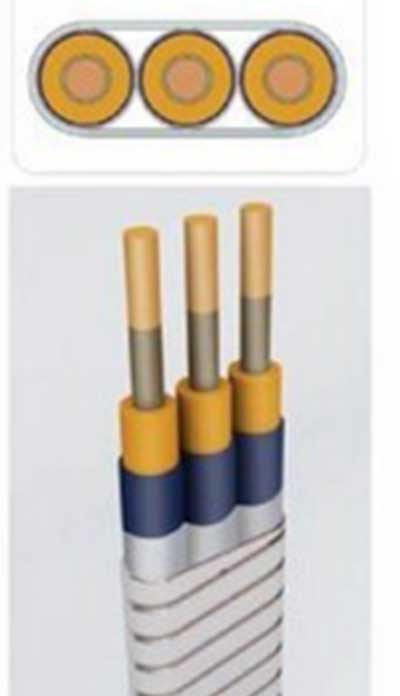

| نام مؤلفه | مواد استاندارد | مواد اختیاری |
| سر MLE | ||
| اتصال دهنده ها | S-Trim | M-Trim |
| MLE سر مسکن | HT200 | اس اس |
| اجزای لاستیکی | FPM | HSN، AFLAS |
| MLE | ||
| عایق اولیه | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| ژاکت | اف سی | سرب |
| قیطان | الیاف نایلونی بافته شده | نوار PTFE / نوار نایلون نوار PTFE / نوار الیاف آرامید |
| زره | نوار فولادی ضد زنگ | نوار فولادی گالوانیزه، نوار مونل |
A1: کابل تخت MLE یک کابل شناور ضد آب حرفه ای است که مخصوص پمپ های شناور طراحی شده است. برای تامین برق زیر آب پمپ های چاه عمیق و پمپ های فاضلاب مناسب برای شرایط کاری طولانی مدت زیر آب استفاده می شود.
A2: کابل تخت MLE دارای ساختار تخت باریک و انعطاف پذیر است. به راحتی از لوله های چاه باریک عبور می کند، از آسیب پیچ خوردگی و اکستروژن جلوگیری می کند، فضای نصب را ذخیره می کند و برای عملیات بلند کردن و پایین آوردن پمپ مناسب تر است.
A3: بله. غلاف لاستیکی ضد آب درجه بالا و لایه عایق بدون درز را پذیرفته و به درجه ضد آب کامل IP68 می رسد. دارای عملکرد عالی ضد پیری، ضد خوردگی و ضد رطوبت برای استفاده طولانی مدت در زیر آب است.
A4: بله. ما از طول کابل های سفارشی، مشخصات هسته 2/3/4 و غلاف های ویژه مقاوم در برابر سایش یا مقاوم در برابر خوردگی برای مطابقت با توان پمپ های مختلف و نیازهای پروژه پشتیبانی می کنیم.
1. استحکام کارخانه حرفه ای:AOTE TIANJIN PUMP CO., LTD. یک تولید کننده پمپ و موتور پشتیبان حرفه ای با سال ها تجربه تولید و تحقیق و توسعه است. ما به طور مستقل موتورهای MLE با کیفیت بالا را با تکنولوژی تولید بالغ و کیفیت محصول پایدار توسعه و تولید می کنیم.
2. تولید کننده سفارشی حرفه ای:AOTE TIANJIN PUMP CO., LTD. متخصص در تولید کابل های تخت شناور MLE پشتیبانی می کند. با تجربه غنی در صنعت، ما راه حل های اختصاصی کابل را برای انواع پمپ های شناور ارائه می دهیم.
3. تضمین کیفیت قابل اعتماد:همه کابل های MLE از هسته مسی با خلوص بالا و مواد ضد آب درجه یک استفاده می کنند. هر کابل قبل از تحویل، آزمایش‌های دقیق غوطه‌وری، عایق‌کاری و پیری را در آب انجام می‌دهد و از عملکرد پایدار و ایمن اطمینان می‌دهد.
4. مقرون به صرفه بودن بالا:کابل های تخت MLE ما دارای مقاومت کششی قوی و عمر طولانی هستند. آنها تا حد زیادی هزینه های تعویض و نگهداری بعدی را کاهش می دهند که برای مهندسی طولانی مدت و استفاده تجاری ایده آل است.
5. تحویل سریع و پشتیبانی کامل:ما موجودی کافی برای مدل های استاندارد برای پشتیبانی از تحویل سریع داریم. ما همچنین راهنمایی نصب حرفه ای و پشتیبانی فنی سریع پس از فروش را برای همه مشتریان ارائه می دهیم.
