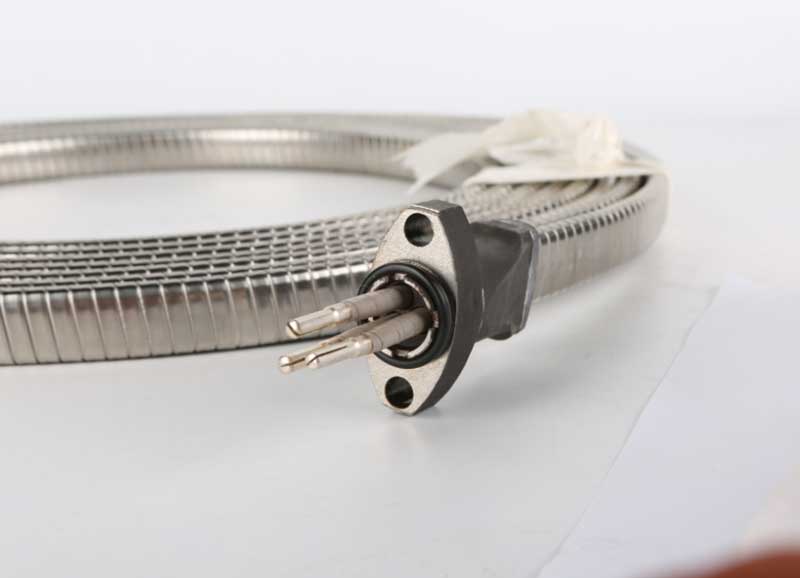

تیانجین آئوتکابل زرهیدارای مقاومت در برابر دمای بالا، مقاومت در برابر روغن و مقاومت در برابر سایش عالی است. این سری کابل شامل انواع ساختاری گرد و مسطح است که مخصوصاً برای محیط های کاری سخت میدان نفتی توسعه یافته است. لایه بیرونی زره پوش آن استحکام کششی قوی و عملکرد ضد اکستروژن را برای جلوگیری از آسیب هسته زیرزمینی ارائه می دهد.
این دستگاه دارای عایق الکتریکی پایدار تحت شرایط گرما و چربی بالا است که به طور گسترده با پمپ های شناور نفت ESP و تجهیزات استخراج نفت از چاله در سراسر سایت های بهره برداری نفت جهانی مطابقت دارد.
| سری AWG | سطح مقطع (mm2) | تعداد هسته | تعداد رشته ها / قطر اسمی تک رشته (mm) | کلاس ولتاژ نامی (کیلو ولت) | دمای عملیاتی (℃/℉) |

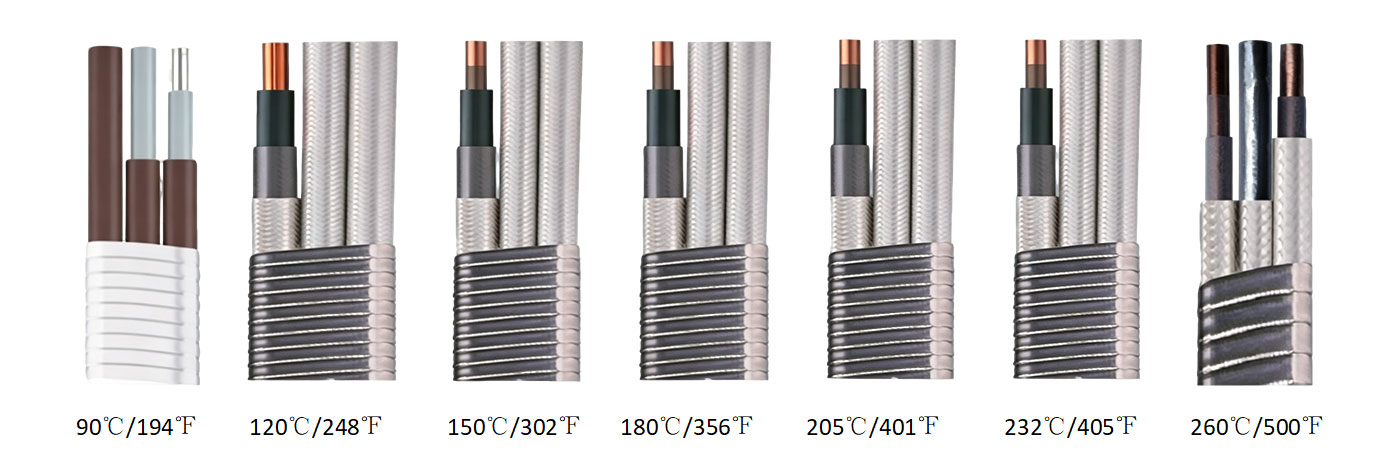

| AWG7 | 10 | 3 | 1/3.67 | 3، 4، 5، 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54؛ 7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35؛ 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25؛ 7/3.16 |
| کد | توضیح | مخفف | کد | توضیح | مخفف |
| مواد لایه عایق | مواد لایه زرهی | ||||
| P | پلی پروپیلن (از جمله پلی پروپیلن اصلاح شده) | PP (MPP) | - | نوار فولادی گالوانیزه | GST |
| E | لاستیک اتیلن پروپیلن | EPDM | M | نوار مونل | MA |
| YJ | پلی اتیلن متقاطع | XLPE | X | نوار استیل ضد زنگ | SS316 |
| بله | فیلم کامپوزیت پلی ایمید-F46 + عایق ترکیبی لاستیکی اتیلن پروپیلن | PI-FEP/EPDM | |||
| YF | فیلم کامپوزیت پلی آمید-F46 + عایق ترکیبی لاستیک پروپیلن پرفلوئورواتیلن | PI-FEP | |||
| مواد لایه غلاف | لایه بافته (لایه پرکننده) | ||||
| Q | آلیاژ سرب | سرب-آلیاژ | پلی تترا فلوئورواتیلن | PTFE | |
| E | لاستیک اتیلن پروپیلن | EPDM | نوار فیبر آرامید | AFT | |
| H | پلی اتیلن کلروسولفوناته | CSM | نوار الیاف نایلونی | NFT | |
| F | لاستیک پروپیلن پرفلوئورواتیلن | FEP | پلی پروپیلن (لایه بالشتک مقاوم در برابر روغن) | PP | |
| N | لاستیک نیتریل | NBR | |||
| سری AWG | حداکثر ابعاد | |||||
| کابل تخت (mm×mm) | کابل کروی (mm2) | کابل MLE (mm×mm) | ||||
| 3 کیلو ولت | 6 کیلو ولت | 3 کیلو ولت | 6 کیلو ولت | 3 کیلو ولت | 6 کیلو ولت | |
| AWG7 | - | - | - | - | 11.5×28.5 | 12.5×32 |
| AWG6 | 14.5×37.5 | - | - | - | 11.5×29.5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13.5×35 |
| AWG4 | 16×40 | 17×42.5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18.5×48.5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20.5×53 | 42 | 44 | - | - |
کابل های معمولی ممکن است تحت دمای بالا، آلودگی روغن و خم شدن مکرر آسیب ببینند. کابل‌های زره‌دار گرد و مسطح ما از ساختارهای زره فلزی تقویت‌شده و مواد مقاوم در برابر دما و سایش برای کاهش تنش خمشی و مقاومت در برابر گرما، اصطکاک و ضربه‌های مکانیکی استفاده می‌کنند. دو گزینه ساختاری نیازهای عملیات دینامیکی متفاوتی را برآورده می‌کنند و به افزایش عمر سرویس و کاهش خطرات خرابی کابل کمک می‌کنند.

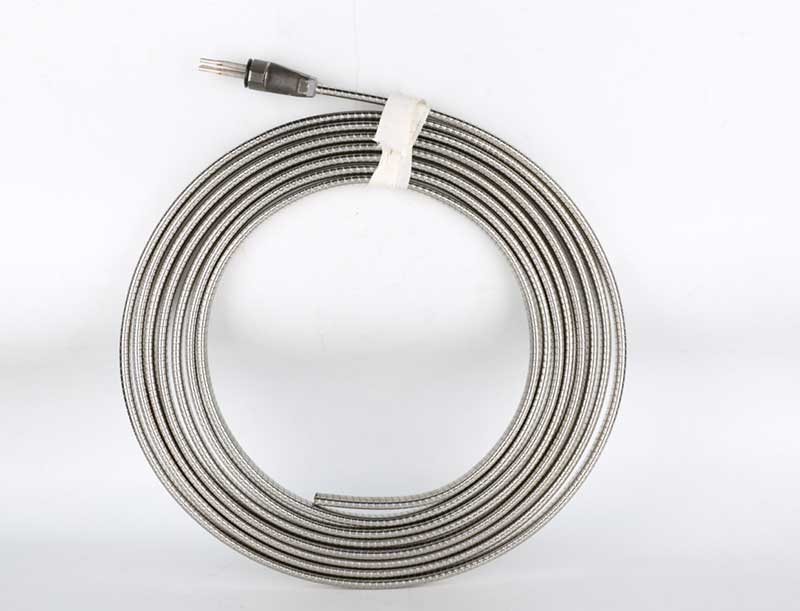

گردکابل های زره پوشبرای کاربردهای سیم کشی معمولی مانند زنجیر کشیدن و سینی کابل مناسب هستند. کابل‌های زره‌دار تخت دارای ساختاری فشرده برای فضاهای نصب محدود، از جمله سر چاه‌های باریک، تجهیزات فشرده و ترانشه‌های کابل زیرزمینی هستند. این دو ساختار گزینه‌های نصب انعطاف‌پذیری را ارائه می‌کنند و ترتیب و نگهداری کابل را ساده می‌کنند.
کابل ها که با هادی های رشته ای ریز، لایه های عایق مقاوم در برابر دما و ساختارهای زرهی تقویت شده ساخته شده اند، مقاومت خمشی، مقاومت در برابر سایش، مقاومت در برابر اکستروژن و محافظت در برابر ضربه را ارائه می دهند. لایه زره فلزی به جلوگیری از آسیب های خارجی کمک می کند، در حالی که ویژگی های اختیاری مانند مقاومت در برابر روغن، مقاومت در برابر خوردگی و مقاومت در برابر پیری امکان سازگاری با محیط های سخت از جمله میادین نفتی و معادن را فراهم می کند.
هادی های ساخته شده با دقت رسانایی الکتریکی ثابت و کاهش تلفات توان را ارائه می دهند. ساختارهای محافظ اختیاری به کاهش تداخل الکترومغناطیسی کمک می کند، از منبع تغذیه پایدار و کنترل انتقال سیگنال برای تجهیزات صنعتی پشتیبانی می کند.
همه محصولات از رویه های استاندارد کنترل کیفیت در طول فرآیند تولید پیروی می کنند. بازرسی ها از تأیید مواد خام و نظارت بر تولید تا آزمایش کابل تمام شده برای اطمینان از عملکرد ثابت محصول انجام می شود.
هادی ها، مواد عایق و مواد ژاکت قبل از تولید بازرسی می شوند. فقط مواد تایید شده برای حفظ کیفیت کابل ثابت استفاده می شود.
پارامترهای کلیدی از جمله قطر هادی، ضخامت عایق و تمرکز ژاکت در طول تولید نظارت می شود. تنظیمات فرآیند در صورت لزوم برای حفظ ثبات دسته ای انجام می شود.
تست های معمول شامل تست مقاومت هادی، تست مقاومت عایق، تست مقاومت ولتاژ، تست جرقه، بازرسی ابعاد و بازرسی ظاهری است.
تست های سفارشی شامل تست خستگی خمشی، تست مقاومت کششی، تست مقاومت در برابر سایش، تست پیری در دمای بالا، تست مقاومت روغن، تست انعطاف پذیری در دمای پایین و تست بازدارنده شعله می باشد.
گزارشات آزمایشی کامل در صورت درخواست برای پذیرش پروژه در دسترس است.
کارخانه ما مجهز به خطوط تولید کابل زره پوش خودکار، از تولید انبوه کابل های برق زره پوش گرد و مسطح، از جمله توسعه نمونه، سفارش های سفارشی و تامین پروژه بلند مدت پشتیبانی می کند. فرآیندهای تولید استاندارد، آزمایش خودکار و بسته بندی استاندارد صادراتی به اطمینان از تحویل ثابت کمک می کند.
اتوماسیون صنعتی:خطوط تولید خودکار، روبات های صنعتی و برنامه های سیم کشی حرکتی با فرکانس بالا
سیستم های دراگ چین:کاربردهای خمش مداوم که نیاز به عملکرد کابل ضد پیچ خوردگی و مقاوم در برابر سایش دارند
تجهیزات بالابر و بالابر:جرثقیل های مسافرتی، جرثقیل های دروازه ای، سکوهای بالابر و سیستم های منبع تغذیه سیار
صنعت نفت و گاز:تجهیزات نفتی سرچاهی و چاهی که تحت دمای بالا، آلودگی روغن و شرایط سایشی کار می کنند
معدن و صنایع سنگین:ماشین آلات معدن سیار و تجهیزات سنگین که نیاز به محافظت در برابر ضربه و سایش دارند
تجهیزات بندری و لجستیکی:ماشین آلات بندری و تجهیزات انبارداری خودکار در معرض محیط های بیرونی و خطرات خوردگی
ما راه حل های کابل زرهی صنعتی سفارشی را بر اساس نیاز تجهیزات، دمای عملیاتی و شرایط سایش ارائه می دهیم. با گزینه های کابل زره پوش گرد و مسطح، ما به مشتریان کمک می کنیم تا ساختارها، مشخصات و مواد محافظ مناسب را انتخاب کنند.
ما از سفارشی سازی OEM/ODM از جمله ساختار کابل، الزامات عملکرد و مقادیر تولید پشتیبانی می کنیم. فرآیندهای تولید استاندارد و ظرفیت تولید انعطاف‌پذیر از سفارش‌های دسته‌ای کوچک، عرضه با حجم بالا و پروژه‌های بلندمدت پشتیبانی می‌کنند.
تیم فنی ما برای کمک به کاهش خطرات انتخاب کابل و هزینه های نگهداری، پشتیبانی از انتخاب محصول و راهنمایی برنامه را ارائه می دهد. تجربه صادرات و خدمات فنی از مشتریان جهانی در سراسر فرآیند همکاری پشتیبانی می کند.
Q1: مزایای ترکیب کابل های زره دار گرد و مسطح چیست؟
A1: این دو ساختار نیازمندی های مختلف نصب را پوشش می دهند. کابل‌های زره‌دار گرد حفاظت همه‌منظوره و نصب انعطاف‌پذیر را فراهم می‌کنند، در حالی که کابل‌های زره‌دار مسطح برای فضاهای محدود مانند تجهیزات باریک سر چاه مناسب هستند. این ترکیب به حل چالش های مربوط به قرار گرفتن در معرض گرما، سایش، فضای نصب و حرکت کابل کمک می کند.
Q2: آیا کابل ها برای خم شدن مکرر طولانی مدت مناسب هستند؟
ج2: بله. کابل ها از ژاکت های مقاوم در برابر دما و ساختارهای زرهی تقویت شده استفاده می کنند. آنها برای خستگی خمشی، پیری در دمای بالا و مقاومت در برابر سایش برای پشتیبانی از عملکرد پویا مداوم آزمایش می شوند.
Q3: آیا می توان کابل ها را برای شرایط کاری خاص سفارشی کرد؟
A3: بله. ما سفارشی سازی ساختار کابل، مشخصات هادی و طول کابل را ارائه می دهیم. گزینه های اضافی عبارتند از مقاومت در برابر دمای بالا، مقاومت در برابر سایش، مقاومت در برابر روغن، مقاوم در برابر شعله و محافظ برای محیط های عملیاتی مختلف.
تمام کابل‌های زره‌دار تحت بازرسی با تمرکز بر مقاومت در برابر دما، مقاومت در برابر سایش، مقاومت در برابر پیری و محافظت در برابر ضربه قرار می‌گیرند. محصولات پس از گذراندن تست های لازم تحویل داده می شوند.
خطوط تولید خودکار از عرضه مداوم، سفارش‌های سفارشی و پروژه‌های بزرگ پشتیبانی می‌کنند. ما راه‌حل‌های کابل زره‌دار را برای کاربردهای صنعتی که به عملکرد ثابت و عمر طولانی نیاز دارند، ارائه می‌کنیم.
