پمپ شناور الکتریکی (ESP) یک دستگاه بالابر مصنوعی است که برای بهبود بهره وری چاه نفت استفاده می شود. هست عمدتاً در چاههای نفت با عمق متوسط، چاههای نفتی با آب بالا، چاههای نفت سنگین و چاههای تولیدی در فراساحل استفاده میشود. میدان های نفتی این سیستم از اجزای اصلی مانند موتور شناور، محافظ، جداکننده گاز و مایع تشکیل شده است. و یک پمپ گریز از مرکز چند مرحله ای. موتور واحد پمپ را به چرخش در سرعت بالا هدایت می کند و به طور مداوم بلند می شود نفت خام از چاه به سطح.
در مقایسه با روش های سنتی بازیابی روغن مکانیکی، ESP ها مزایایی مانند محدوده جابجایی گسترده را ارائه می دهند. سازگاری با محیط های عمیق چاه، ردپای سطحی کوچکتر و قابلیت عملیات مداوم قوی. آنها می توان با توجه به عمق چاه، اندازه پوشش، ویسکوزیته نفت خام، محتوای گاز و محیط خورنده سفارشی کرد. ارائه یک راه حل آسانسور مصنوعی قابل اعتماد برای تولید پایدار میدان نفتی طولانی مدت.

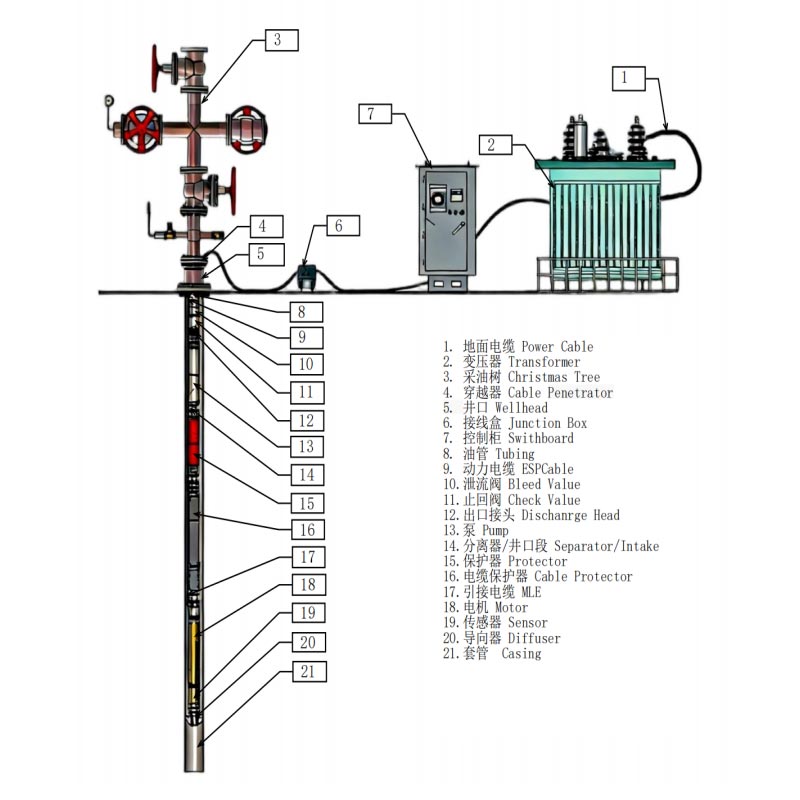

سیستم ESP در زیر سطح سیال چاه نفت نصب می شود و از طریق موتور شناور پایین چاه برق را تامین می کند. یک کابینت کنترل سطح
موتور شناور یک پمپ گریز از مرکز چند مرحله ای را برای چرخش به حرکت در می آورد.
سیال چاه از طریق ورودی وارد بدنه پمپ می شود.
پروانه های چند مرحله ای به تدریج فشار را افزایش می دهند.
مخلوطی از نفت خام، گاز طبیعی و آب سازند به خط لوله سطحی منتقل می شود.
یک محافظ سیال چاه را از روغن روان کننده داخلی موتور جدا می کند و عملکرد پایدار طولانی مدت را تضمین می کند. از موتور
ESP ظرفیت تولید را از طریق فشار مداوم پایین چاله افزایش می دهد و آن را به ویژه مناسب می کند چاههای نفت با فشار طبیعی ناکافی یا چاههایی که نیاز به راندمان بازیابی بهبود یافته دارند.

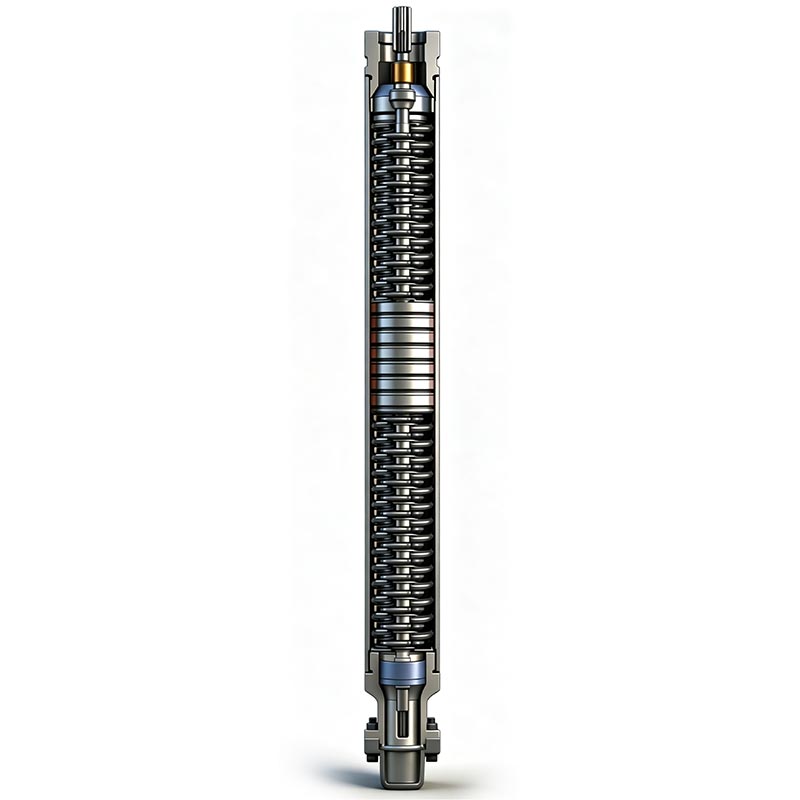

مرحله پمپ از فولاد آلیاژی مقاوم در برابر خوردگی و CNC دقیق ماشینکاری شده برای اطمینان از جریان صاف و بالا ساخته شده است. بهره وری
موتور شناور از مواد عایق مقاوم در برابر دمای بالا استفاده می کند که عملکرد پایدار را حتی در محیط های پایین چاله با دمای بالا محافظ از روغن عایق مخصوص برای جلوگیری از نفت خام استفاده می کند. آب نمک و گاز از ورود به اجزای موتور.

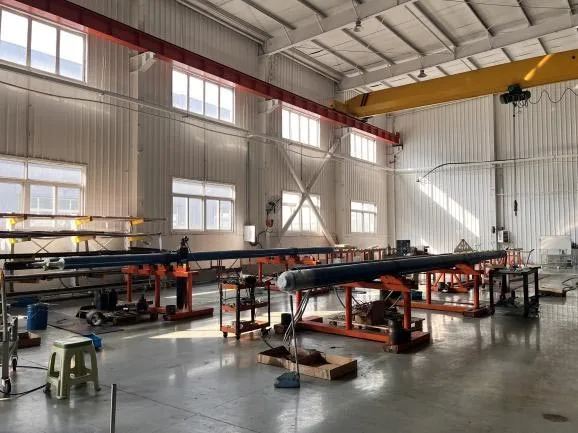

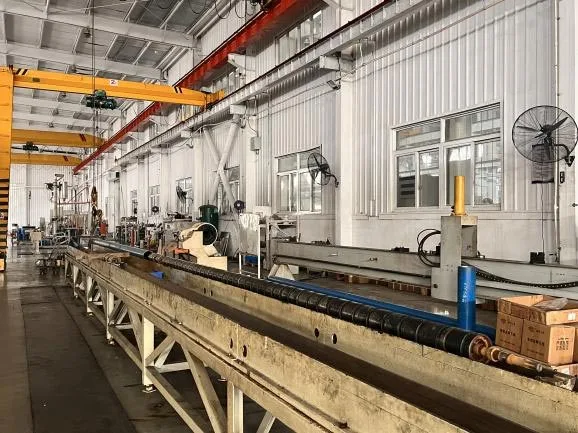

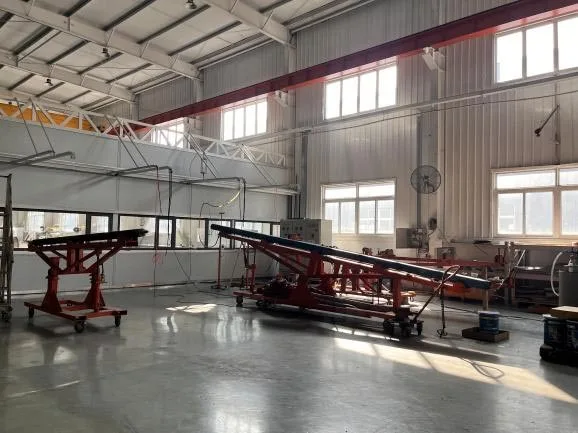

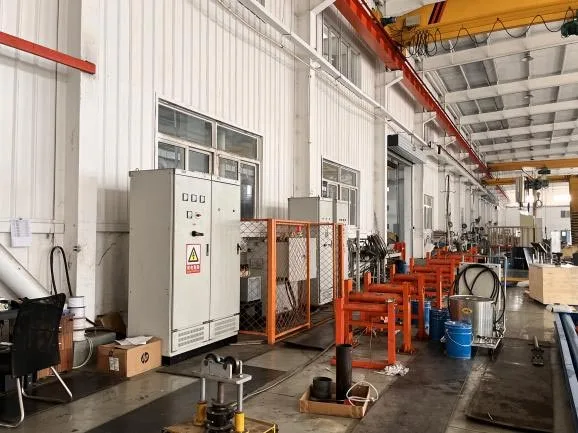

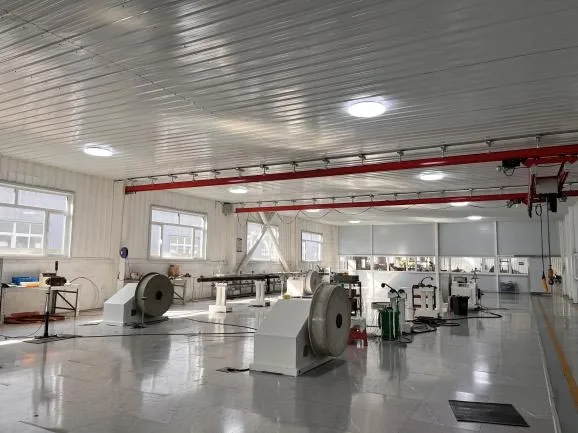

تمام اجزای حیاتی تحت پوشش ضد خوردگی و عملیات آب بندی قرار می گیرند. خط مونتاژ خودکار ما تضمین می کند تطبیق دقیق هر جزء هر پمپ شناور الکتریکی برای چاه های نفت تمام شده تحت یک کامل قرار می گیرد تست شبیهسازی چاله قبل از تحویل
ESP را می توان در موارد زیر اعمال کرد: چاه های عمیق، چاه های جهت دار، چاه های سکوی دریایی، چاه های نفتی با قطع آب بالا، نفت سنگین چاه های بازیابی حرارتی و چاه های پوششی کوچک.
طراحی پمپ گریز از مرکز چند مرحله ای ظرفیت بالابری مداوم و پایدار را فراهم می کند و تولید بهتری را ارائه می دهد بهره وری در چاه های نفت با تولید بالا در مقایسه با تجهیزات پمپاژ سنتی.
کل واحد پمپ در سوراخ نصب شده است: کاهش ردپای تجهیزات سطحی، کاهش صدای عملیاتی و و آن را برای محیط های با محدودیت فضا مانند سکوهای دریایی مناسب می کند.
برای مخازن حاوی گوگرد، نمک زیاد و دمای بالا، فولاد آلیاژی و مواد فولاد ضد زنگ، همراه با پوشش های ضد خوردگی، می توان برای بهبود قابلیت اطمینان طولانی مدت تجهیزات استفاده کرد.
| تایپ کنید | سری | حداکثر قطر (میلی متر) |
| پمپ | 338 | 86 |
| محافظ | 338 | 86 |
| موتور | 375 | 95.25 |
| تایپ کنید | سری | حداکثر قطر (میلی متر) |
| پمپ | 400 | 101.6 |
| محافظ | 400 | 10.1.6 |
| موتور | 456 | 115.82 |
| تایپ کنید | سری | حداکثر قطر (میلی متر) |
| پمپ | 513/538/562 | 130.3/136.7/143 |
| محافظ | 513 | 130.3 |
| موتور | 540/562 | 138/143 |
| تایپ کنید | سری | حداکثر قطر (میلی متر) |
| پمپ | 675 | 171.45 |
| محافظ | 675 | 171.45 |
| موتور | 738 | 187.45 |
| تایپ کنید | سری | حداکثر قطر (میلی متر) |
| پمپ | 862 | 219 |
| محافظ | 675 | 171.45 |
| موتور | 738 | 187.45 |
انتخاب یک ESP صرفاً بر اساس قدرت نیست. مستلزم توجه همه جانبه به موارد زیر است:
1. عمق چاه: هر چه چاه عمیق تر باشد، سر آن بالاتر و قدرت مورد نیاز بیشتر می شود.
2. الزامات تولید: تعداد مراحل پمپ و جابجایی را بر اساس تولید روزانه هدف تعیین کنید.
3. خواص نفت خام: از جمله ویسکوزیته نفت خام، محتوای ماسه، قطع آب و نسبت نفت به نفت.
4. شرایط چاه: از جمله اندازه پوشش، دما، محیط خورنده، و زاویه شیب چاه. با تطبیق کامل این پارامترها، خطرات اضافه بار ESP، قفل گاز و خرابی زودهنگام را می توان کاهش داد.
پمپ های شناور الکتریکی برای چاه های نفت به طور گسترده در موارد زیر استفاده می شود:
توسعه میدان نفتی خشکی
تولید نفت سکوی فراساحلی
تولید چاه عمیق نفت
مخازن با قطع آب بالا
پروژه های بازیافت حرارتی نفت سنگین
چاه های جهت دار و افقی
آنها به ویژه برای پروژه های میدان نفتی که به تولید مداوم طولانی مدت و تولید روزانه بالا نیاز دارند، مناسب هستند.
این ESP از استانداردهای یکپارچه ابعاد API پیروی می کند و با لوازم جانبی پشتیبانی از جمله کابل تخت ESP کاملاً مطابقت دارد. مجموعه آب بندی سر چاه، کابینت کنترل فرکانس متغیر، صفحه حفره و فلومتر. رابط استاندارد مونتاژ سریع در محل را انجام می دهد، نصب و نگهداری بعدی را ساده می کند، تکمیل چاه را کوتاه می کند چرخه ساخت و ساز
در طول تولید، اجزای کلیدی تحت آزمایشات جامع قرار می گیرند:
آزمایش ترکیب شیمیایی مواد خام
تست ماشینکاری دقیق CNC
تست تعادل دینامیکی روتور
تست عملکرد عایق موتور
تست فشار واحد پمپ
تست عملکرد آب بندی

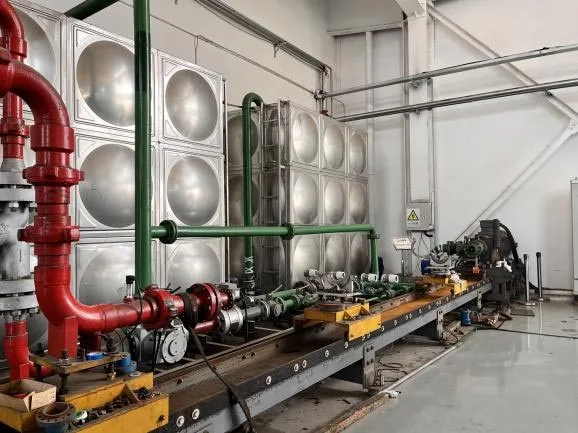

آزمایش کامل شبیه سازی عملکرد ماشین
تمام سیستمهای ESP قبل از خروج از کارخانه تحت بررسی عملکرد قرار میگیرند تا اطمینان حاصل شود که الزامات عملیاتی درازمدت میدان نفتی را برآورده میکنند.
A1: عمدتا برای چاه های نفت عمیق، چاه های نفت سنگین و چاه های تولید دریایی استفاده می شود. پایداری را فراهم می کند بالابر مصنوعی با جریان بالا در محفظه باریک و محیط های پایین چاله با دمای بالا.
A2: اجزای اصلی جریان و انتقال از مواد آلیاژی ضد گوگرد با پوشش ضد خوردگی استفاده می کنند. ساخته شده در محافظ مایع خورنده را برای محافظت از هسته موتور جدا می کند و به عملیات زیرزمینی طولانی مدت دست می یابد.
A3: بله. ما پمپ شناور الکتریکی OEM حرفه ای را برای خدمات چاه نفت، سفارشی سازی مراحل پمپ، ارائه می دهیم. قدرت موتور و نمرات ضد خوردگی با توجه به عمق چاه، ویسکوزیته خام و ترکیب آب سازند.
ما در ساخت تجهیزات بالابر مصنوعی برای میادین نفتی، ارائه راه حل های کامل پیکربندی ESP تخصص داریم. متناسب با شرایط مختلف چاه
مزایای ما عبارتند از:
پشتیبانی از اندازه های مختلف بدنه
ارائه سیستم های کامل شامل پمپ، موتور و محافظ
پشتیبانی از مواد سفارشی مقاوم در برابر خوردگی
رفع نیازهای کاربردهای میدان نفتی خشکی و فراساحلی
ارائه خدمات تولید OEM
سیستم تامین قطعات یدکی جامع
تست عملکرد کامل قبل از حمل و نقل
از انتخاب تجهیزات و تطبیق سیستم گرفته تا پشتیبانی تعمیر و نگهداری پس از فروش، ما ESP پایدار و قابل اعتماد ارائه می دهیم راه حل هایی برای مشتریان نفت و گاز در سراسر جهان.
