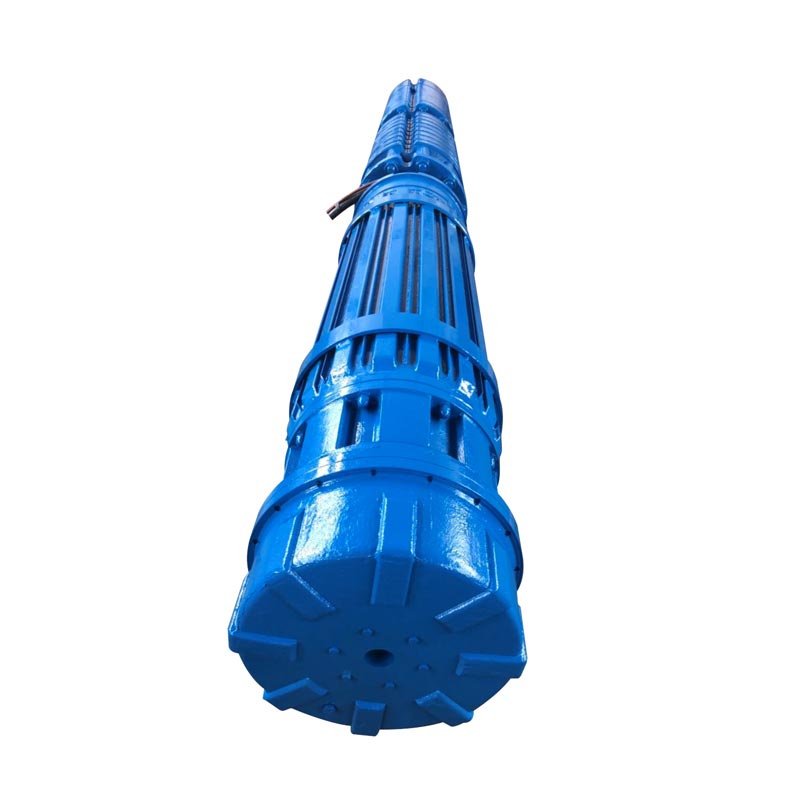

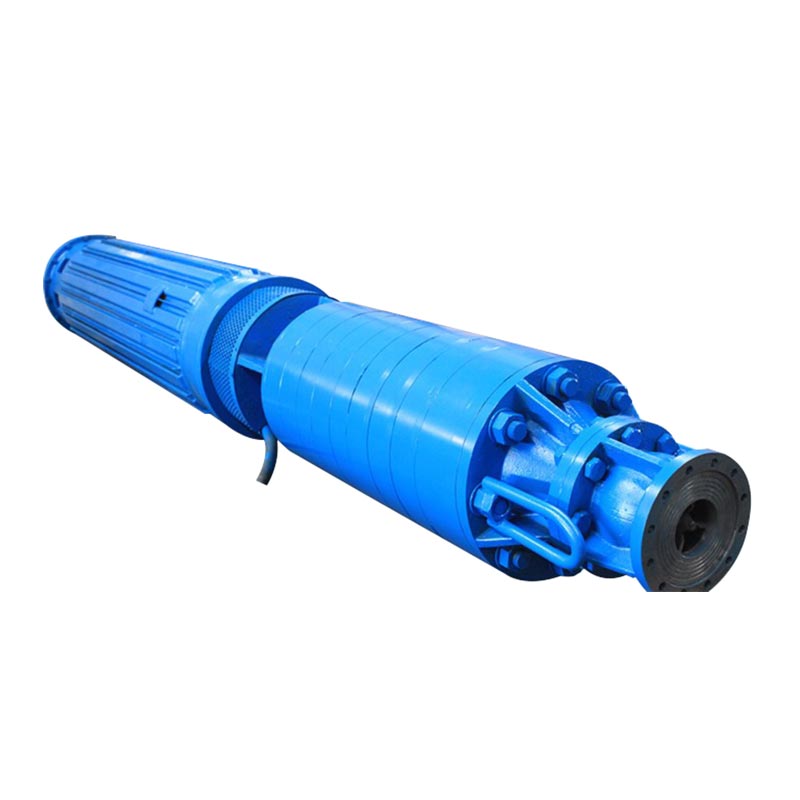

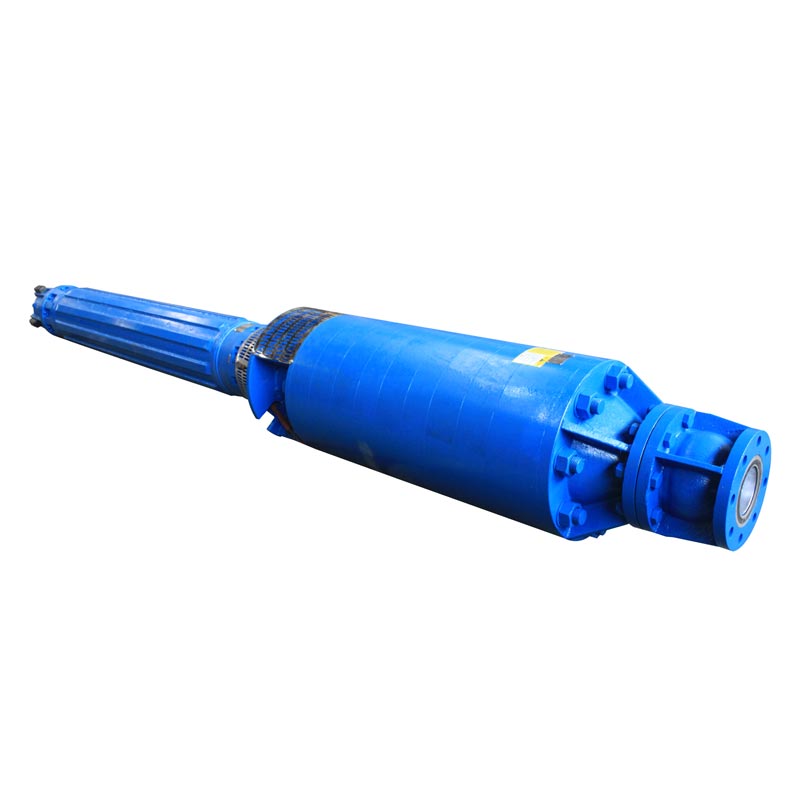

پمپ معدنی شناور زهکشی

پمپ معدنی زیرزمینی زهکشی برای حذف مداوم آب در محیط های معدنی سخت، از جمله معادن روباز، معادن زیرزمینی و پروژه های استخراج مواد معدنی طراحی شده است. با ظرفیت جریان بالا، قابلیت بلند کردن عمیق و ساختار مقاوم در برابر سایش، آب های زیرزمینی، آب حاوی رسوب و شرایط عملیاتی سخت را کنترل می کند و در عین حال زمان از کار افتادگی و هزینه های تعمیر و نگهداری را کاهش می دهد. با مواد سفارشی و پیکربندی موتور برای زغال سنگ، مس، طلا، الماس و سایر کاربردهای معدن موجود است.

ارسال استعلام

توضیحات محصول

انباشت آب یکی از چالش های مهمی است که بر کارایی و ایمنی معدن تاثیر می گذارد. آب های زیرزمینی اضافی، بارندگی، و نشت زیرزمینی می تواند تولید را مختل کند، به تجهیزات آسیب برساند و هزینه های عملیاتی را افزایش دهد.

پمپ معدنی شناور زهکشی برای کاربردهای سنگین آبگیری معادن که به طور مداوم عملیات و عمر طولانی مورد نیاز است. طراحی شده با یک سیستم هیدرولیک گریز از مرکز با کارایی بالا و قوی فن آوری موتور شناور، حذف پایدار آب را حتی در معادن عمیق، گودال های باز بزرگ و محیط ها فراهم می کند حاوی ذرات ساینده

از معادن زغال سنگ و مس گرفته تا سایت های استخراج طلا، قلع و الماس، این پمپ زهکشی قابل اعتمادی را ارائه می کند. عملکرد در شرایط سخت

مزایای کلیدی

حداکثر قابلیت اطمینان عملیاتی

هرچه بار بر روی واحد از رانش محوری و مواد جامد و سیلت کشیده شده کمتر باشد، عملکرد عملیاتی بالاتری دارد. قابلیت اطمینان

عمر طولانی.

هرچه قابلیت اطمینان عملیاتی بالاتر باشد، عمر سرویس طولانی‌تر است. برای موتور پمپ های شناور دارای HDM که می تواند 10 سال یا بیشتر باشد.

مقرون به صرفه بودن بالا.

هر چه طول عمر بیشتر و راندمان بیشتر باشد (تا 90٪ به علاوه)، هزینه های عملیاتی کمتر می شود.

ویژگی های فنی

ظرفیت جریان Q: تا 6000 متر بر ساعت (26500 گرم در دقیقه ایالات متحده)
سر تحویل H: تا 1500 متر (5000 فوت)
فشار p: تا 150 بار (2200 Psi)
سرعت n: تا 3600 دور در دقیقه
داده های عملکرد موتور:
فرکانس: 50 هرتز / 60 هرتز
ولتاژ V: حداکثر 14000 ولت
قدرت موتور P: تا 5000 کیلو وات (6700 اسب بخار)
سرعت n: تا 3600 دور در دقیقه
دما t: تا 100 ℃
مواد: مواد به صورت جداگانه بر اساس نیاز شما انتخاب می شوند، از جمله چدن خاکستری، چدن داکتیل، برنز، برنز آلومینیومی، فولاد ضد زنگ دوبلکس.

ساختار پمپ معدنی شناور زهکشی

1.Pump

(1) پمپ شناور دارای پروانه گریز از مرکز و ساختار پره راهنمای شعاعی است. در حین کار ، مایع به صورت شعاعی کشیده می شود و به صورت شعاعی تخلیه می شود.
(2) این پمپ شناور عمدتاً از پروانه، حلقه مهر و موم، پره های راهنمای بالا و پایین، بخش های میانی بالا و پایین، بخش مکش، بخش تخلیه، شفت پمپ، یاتاقان رانش بالایی، آستین پره راهنما و بخش انتقال میانی تشکیل شده است.
(3) محفظه کار پمپ از پروانه، پره های راهنما و بخش های میانی تشکیل شده است. پروانه، آستین های بلبرینگ و آستین های فولادی مجموعه روتور را تشکیل می دهند، در حالی که بلبرینگ های کشویی در قسمت مکش، بخش تخلیه و بخش انتقال میانی برای پشتیبانی از مجموعه روتور دوار نصب شده اند.
(4) برای متعادل کردن نیروهای محوری، پروانه ها به صورت متقارن چیده شده اند: پروانه بالایی در جهت عقربه های ساعت می چرخد، در حالی که پروانه پایینی در جهت مخالف نصب شده است. نیروهای محوری تولید شده توسط پروانه ها در حین کار یکدیگر را خنثی می کنند و هر نیروی محوری باقیمانده توسط یاتاقان رانش متصل به موتور تحمل می شود و در نتیجه طول عمر دستگاه را افزایش می دهد.
(5) روتور با استفاده از شانه شعاعی کوپلینگ پمپ جهت تراز با کوپلینگ محفظه یاتاقان موتور قرار می گیرد و به صورت محوری با پیچ و مهره برای ایجاد یک اتصال سفت و سخت محکم می شود.

2. ساختار موتور

(1) موتور شامل استاتور، روتور، یاتاقان های راهنمای بالا و پایین، یاتاقان های رانش، پایه، مهر و موم گسترش شفت است. مونتاژ و سایر اجزاء

(2) پسوند شفت موتور با استفاده از مهر و موم روغن تقویت شده با لاستیک و مهر و موم مکانیکی آب بندی می شود.

(3) یک مثانه انبساط لاستیکی در پایین موتور نصب شده است تا فشار بین موتور را متعادل کند. حفره داخلی و آب خارجی زمانی که انبساط و انقباض حرارتی در داخل موتور رخ می دهد یا زمانی که سطح آب خارجی در نوسان است. قسمت پایینی موتور با ورق گالوانیزه مقاوم در برابر خوردگی اندود شده است فلزی

(4) سطح بیرونی محفظه موتور دارای پره های خنک کننده و کانال های آب خنک کننده است. در طول عملیات، داخل موتور با آب پر شده است که توسط پروانه در پایین روتور به گردش در می آید تا اطمینان حاصل شود. دمای داخلی یکنواخت در همان زمان، جریان آب با سرعت بالا روی سطح بیرونی موتور از بین می رود گرمای محفظه، پره های خنک کننده و سطوح کانال آب.

(5) سیم پیچ های استاتور موتور از سیم عایق با ولتاژ بالا و مقاوم در برابر آب استفاده می کند که دمای عالی را ارائه می دهد. مقاومت و خواص عایق. سیم های سیم پیچ به یک کابل برق با ولتاژ بالا و مقاوم در برابر آب متصل می شوند. علاوه بر این، سنسورهای دما برای نظارت بر آب به سطح انتهای سیم پیچ ها متصل می شوند دمای اطراف آنها سنسورهای دما به یک کابل چهار هسته ای متصل می شوند. هر دو کابل از طریق سوراخ های خروجی کابل در راهنمای فوقانی هدایت می شوند مسکن بلبرینگ

(6) روتور از نوع قفس سنجابی است که قفس آن از هادی های مسی ساخته شده است.

(7) محفظه یاتاقان راهنمای بالا و پایین با پوسته های یاتاقان نصب شده است و یک یاتاقان رانش در آن نصب شده است. انتهای پایین روتور مجموعه یاتاقان‌های رانش شامل یاتاقان‌های رانش بالا و پایین و یک کشویی است. صفحه، که برای حمایت از نیروهای محوری استفاده می شود. یاتاقان رانش بالایی یک نوع حلقوی قطعه‌بندی شده است، در حالی که پایین‌تر است یاتاقان رانش یک نوع بخش تقسیم شده است.
